Putzmeister S5 varaosat

S5:n vakiopumppu on 2L6. Putzmeisterin varaosaluettelo S5 EV-, EV/CM- ja EV/TM-malleille nimeää ruuvipumpun 2L6, roottorin 201111002 ja keltaisen staattorin 211355007, joka pidetään 2L6-kiristysvaipassa 010433007. Rotor 2L6 ja Stator 2L6 korvaavat nämä numerot, ja 2L6 Rotor Stator Set yhdistää ne.

• 2L6: S5:n vakiopumppu. Staattori 101,6 x 535 mm. S5:ssä 7-40 l/min, 25 bar, raekoko enintään 6 mm.

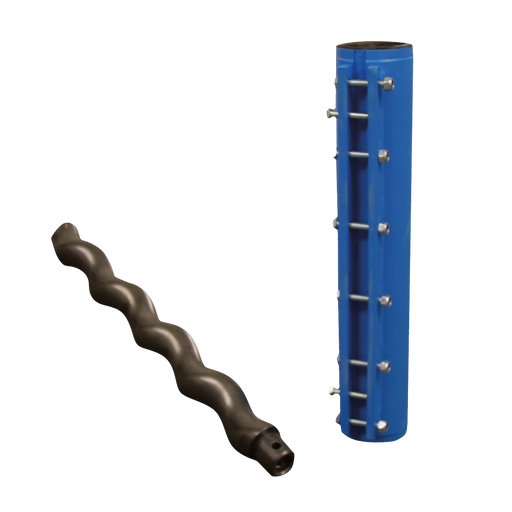

• 2L74 / 60-12: 130 l suppilolla varustetun S 5 EF:n pumppu (roottori 212506004, staattori 213018009), staattori 127 x 665 mm. Se tarvitsee EF:n paineliitännän L6-L7 ja kardaaniakselin 2L74.

Etkö ole varma, mikä pumppu sopii S5:eesi? Lähetä meille staattorisi merkintä, niin tarkistamme asian.

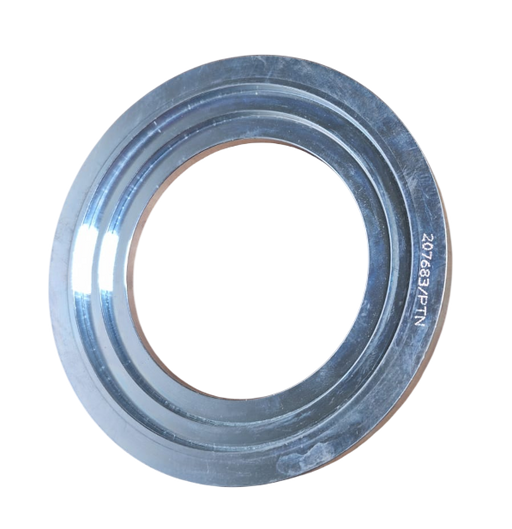

• Pumppu: kiristysvaippa 2L6 (010433007), paineliitäntä D4-L6 (202189004) ja sen suorakaidetiiviste 67x51x6 (213266000), välirengas D4-L6 (207683000) ja O-rengas 106x3 (017276005).
• Käyttö: kardaaniakseli L6 (207268001), kiilahihna 37x955 (204399009), säätöpyörä R210B (209267000) ja jousialuslevy F210B (209268009), ontto käyttöakseli D30/D50 (201960004) ja säätörengas A50 (204885005).
• Suppilo: suppilon tiivisteen kumilevy 140x46x8 (084013000) ja kartiorasvanippa AM10x1 (003549005).
• S5 EV/CM sekoitusputkella: sekoituskammio 765x220 (071617008), sekoitussiipi (207888009) ja sekoittimen käytön painerengas (070943003).
• S5 EV/TM allassekoittimella: luukun osat: kulutuslevy (206820000), pystykiristin (068527004) ja sen sisäke (206846000), kumilevy 5x72x222 (207280005), kumipuskurit (066396004), vetojouset (066527006) ja kiristystapit (038265008).
• S 5 EF: kardaaniakselin 2L74 joustolevy (010103007) ja adapteri V50-M35 (213217004).
• Ohjaus: kaksoispainike (460025).

Suluissa olevat numerot ovat Putzmeisterin tilausnumeroita virallisista S5-varaosaluetteloista.

Ruuvipumpussa nopeimmin kuluvat osat, jotka koskettavat materiaalia: staattori ja roottori. Niiden mukana kuluvat pumpun tiivisteet, paineliitännän suorakaidetiiviste ja O-rengas, ja staattori tarvitsee kiristysvaippansa tiivistääkseen kunnolla. Myös käytön kiilahihna ja suppilon tiivisteen kumilevy ovat kulutusosia. Kulumisnopeus riippuu materiaalista. Karkeat, hankaavat laastit ja palosuojarappaukset kuluttavat niitä paljon nopeammin kuin hienot rappaukset. Jos S5 on käytössä päivittäin, varastaattori, sarja pumpun tiivisteitä ja kiilahihna autossa voivat säästää päivän työmaalla.

Putzmeister S5 on ruuvipumppu, jossa on 5,5 kW, 400 V käyttö ja 100 l suppilo. Se pumppaa ja ruiskuttaa märkälaastia 6 mm raekokoon asti: kalkki-, kalkkisementti- ja eristerappauksia, palosuojalaastia, muuraus-, liima- ja korjauslaastia, vedeneristyslietettä, injektointi- ja täyttölaastia sekä lasikuitubetonia. Tuottoa säädetään portaattomasti käsipyörällä, enintään 25 bar, ja Putzmeister ilmoittaa pumppausmatkaksi jopa 60 m vaakasuunnassa ja 40 m korkeutta. Paineliitäntä on M 50. S 5 EV painaa 190 kg. S 5 EVTM:ssä on lisäksi 80 l allassekoitin omalla 2,2 kW käytöllä (400 kg). Putzmeister valmisti myös S5 EV/CM:n sekoitusputkella ja S 5 EF:n 130 l suppilolla ja suuremmalla 2L74-pumpulla, kukin omalla varaosaluettelollaan. Kaikki muut Putzmeister-koneet ja -osat löydät Putzmeister-kokoelmastamme.
