Putzmeister S5 Ersatzteile

Die Standardpumpe der S5 ist die 2L6. Die Putzmeister Ersatzteilliste für S5 EV, EV/CM und EV/TM nennt die Schneckenpumpe 2L6 mit Rotor 201111002 und dem gelben Stator 211355007, gehalten im 2L6 Spannmantel 010433007. Unser Rotor 2L6 und Stator 2L6 ersetzen diese Nummern, das 2L6 Rotor Stator Set kombiniert beide.

• 2L6: die Standardpumpe der S5. Stator 101,6 x 535 mm. An der S5 7-40 l/min, 25 bar, Körnung bis 6 mm.
• 2L74 / 60-12: die Pumpe der S 5 EF mit 130 l Trichter (Rotor 212506004, Stator 213018009), Stator 127 x 665 mm. Sie braucht den Druckstutzen L6-L7 und die Kardanwelle 2L74 der EF.

Sie sind nicht sicher, welche Pumpe in Ihre S5 passt? Schicken Sie uns die Bezeichnung auf Ihrem Stator, und wir prüfen das.

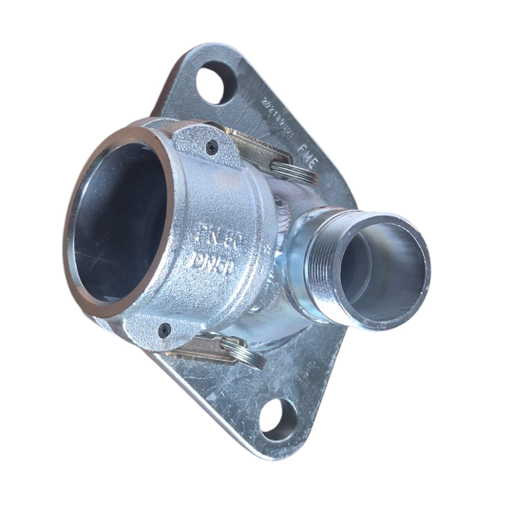

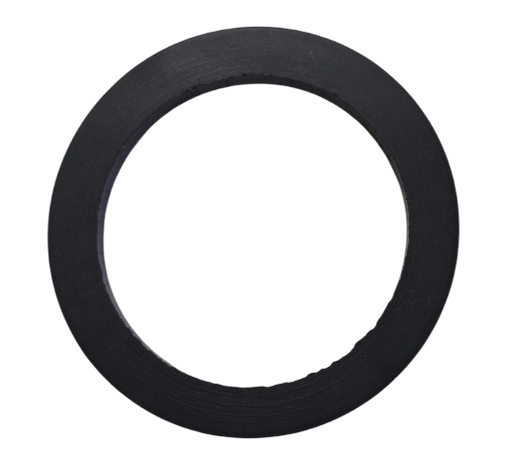

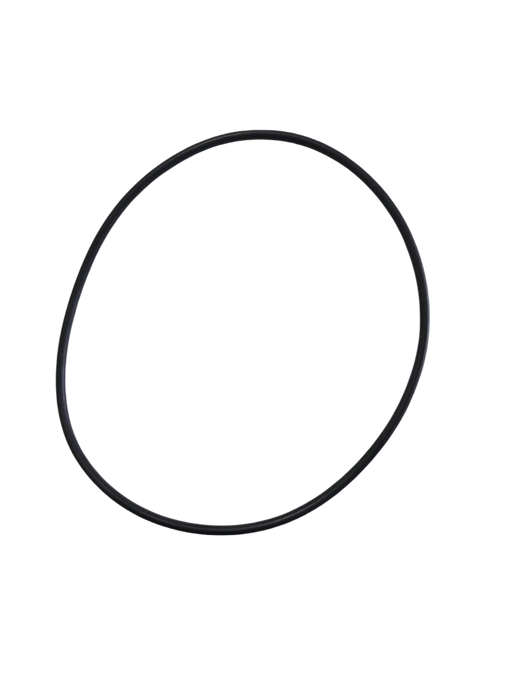

• Pumpe: der Spannmantel 2L6 (010433007), der Druckstutzen D4-L6 (202189004) mit seinem Rechteckdichtring 67x51x6 (213266000), der Zwischenring D4-L6 (207683000) und der O-Ring 106x3 (017276005).
• Antrieb: die Kardanwelle L6 (207268001), der Keilriemen 37x955 (204399009), die Regelscheibe R210B (209267000) mit Federscheibe F210B (209268009), die Abtriebshohlwelle D30/D50 (201960004) und der Stellring A50 (204885005).
• Trichter: die Gummischeibe 140x46x8 der Trichterabdichtung (084013000) und der Kegelschmiernippel AM10x1 (003549005).
• S5 EV/CM mit Mischrohr: das Mischrohr 765x220 (071617008), der Mischflügel (207888009) und der Druckring des Mischerantriebs (070943003).
• S5 EV/TM mit Tellermischer: die Teile der Klappe: Verschleißblech (206820000), Vertikalspanner (068527004) mit Einsatz (206846000), Gummiplatte 5x72x222 (207280005), Gummipuffer (066396004), Zugfedern (066527006) und Spannstifte (038265008).
• S 5 EF: die Gelenkscheibe der Kardanwelle 2L74 (010103007) und der Adapter V50-M35 (213217004).
• Steuerung: der Doppeldrucktaster (460025).

Die Nummern in Klammern sind Putzmeister Bestellnummern aus den offiziellen S5 Ersatzteillisten.

An einer Schneckenpumpe verschleißen die Teile am schnellsten, die mit dem Material in Berührung kommen: Stator und Rotor. Mit ihnen verschleißen die Dichtungen an der Pumpe, der Rechteckdichtring im Druckstutzen und der O-Ring, und der Stator braucht seinen Spannmantel, um sauber abzudichten. Auch der Keilriemen des Antriebs und die Gummischeibe der Trichterabdichtung sind Verschleißteile. Wie schnell, hängt vom Material ab. Grobe, abrasive Mörtel und Brandschutzputze verschleißen sie deutlich schneller als feine Putze. Läuft Ihre S5 täglich, sparen ein Ersatzstator, ein Satz Dichtungen für die Pumpe und ein Keilriemen im Fahrzeug schnell einen Tag auf der Baustelle.

Die Putzmeister S5 ist eine Schneckenpumpe mit 5,5 kW, 400 V Antrieb und 100 l Trichter. Sie pumpt und spritzt Nassmörtel bis 6 mm Körnung: Kalk-, Kalkzement- und Dämmputze, Brandschutzmörtel, Mauer-, Klebe- und Saniermörtel, Dichtschlämme, Injektions- und Verfüllmörtel sowie Glasfaserbeton. Die Fördermenge wird stufenlos über ein Drehrad eingestellt, bis 25 bar, und Putzmeister nennt Förderweiten bis 60 m und Förderhöhen bis 40 m. Der Druckstutzen ist M 50. Die S 5 EV wiegt 190 kg. Die S 5 EVTM hat zusätzlich einen Tellermischer mit 80 l und eigenem 2,2 kW Antrieb (400 kg). Putzmeister hat außerdem die S5 EV/CM mit Mischrohr und die S 5 EF mit 130 l Trichter und der größeren 2L74 Pumpe gebaut, jede mit eigener Ersatzteilliste. Alle anderen Putzmeister Maschinen und Teile finden Sie in unserer Putzmeister Kollektion.
